냉동냉장 물류센터 운영 중 극심한 실내외 온도차로 인한 결로 발생과 단열재 탈락 사고로 고심하고 계십니까?
- 열전도율 0.020~0.024 W/mK의 '가' 등급 경질 우레탄폼단열을 적용하여 냉동기 가동 시간을 단축하고 압도적인 단열 성능을 구현합니다.
- 100kPa 이상의 압축강도를 지닌 폐쇄형 기포 구조로 결로를 원천 차단하며 완벽한 기밀성 확보를 보장합니다.
- 경질 우레탄뿜칠과 무기질 퍼라이트를 결합한 하이브리드 공법으로 열관류율 0.13 W/m2K와 3시간 내화 성능을 동시에 달성합니다.
1. 냉동창고 단열 실패의 기술적 원인과 방화 규제 현황은 무엇인가요?
냉동창고 단열 실패의 핵심 원인은 마감재 접합부 틈새로 침투한 수증기가 내부에서 결빙되어 단열층의 구조를 파괴하는 현상입니다.
이를 근본적으로 차단하기 위해 폐쇄형 미세 기포 구조로 차습성이 탁월한 경질 우레탄폼단열 시공이 필수적이며, 동시에 개정된 건축물 방화규칙에 맞춰 화재 안전성을 확보해야 합니다.
과거 일반 우레탄폼은 가연성이라는 약점이 있었으나, 2022년 건축물 방화규칙 개정에 따라 3층 또는 9m 이상 외벽 마감재 및 단열재는 심재를 포함하여 준불연 성능을 갖추도록 의무화되었습니다.
화재 시 구조물 보호를 위해서는 콘칼로리미터 시험(KS F ISO 5660-1)에서 10분간 총 열방출량이 8MJ/m2 이하를 기록하는 준불연 우레탄폼의 적용이 필수적입니다.
|
구분
|
경질 우레탄폼 (Rigid)
|
연질 우레탄폼 (Soft)
|
|
셀 구조 및 밀도
|
폐쇄형(Closed-cell), 24~28 kg/m3 이상
|
개방형(Open-cell), 6~10 kg/m3
|
|
단열 성능 (열전도율)
|
0.020~0.024 W/mK (가 등급)
|
0.034~0.038 W/mK (나 등급)
|
|
핵심 물성
|
100kPa 이상의 압축강도, 흡수율 3% 미만
|
흡음성 우수, 습도 조절(투습) 기능 탁월
|
|
최적 적용 부위
|
냉동/냉장 창고, 지붕, 외벽 고효율 단열
|
주거 공간, 스튜디오 등 내부 소음 차단
|
2. 극한 환경을 견디는 민우에코의 정밀 시공 솔루션은 어떻게 진행되나요?
민우에코는 단순한 두께 채우기식 뿜칠을 배제하고, 바탕면 방습 작업부터 발포, 마감에 이르는 19단계의 독자적인 콜드체인 품질 관리 시스템을 엄격하게 가동합니다.

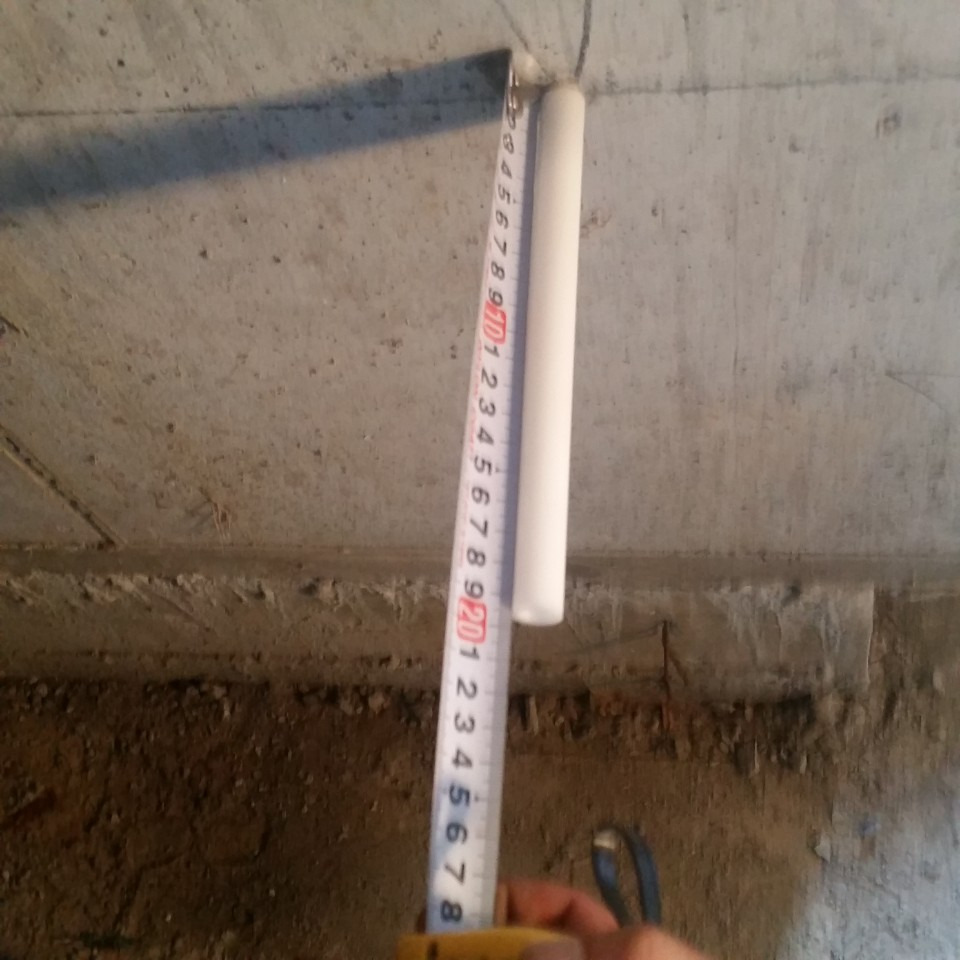

두께 핀(Thickness Pin)과 전용 게이지를 활용한 실시간 검측을 통해 천장, 벽체, 기둥이 하나의 밀폐된 시스템으로 작동하는 이음새 없는(Seamless) 단열층을 완벽히 구축합니다.
본 현장과 같은 대규모 냉동물류센터 시공 시, 먼저 수용성 타르 방습제를 도포하여 수증기 침투를 원천 차단하고 구조체에 단단히 고정되는 탈락방지목을 천장과 바닥에 설치합니다.
이후 경질 우레탄폼 원액을 고압 분사하면 순식간에 팽창하며 복잡한 배관과 코너 부위의 열교 현상을 완벽히 밀폐합니다.
발포 과정 중 지정된 압축강도와 밀도가 규격에 맞게 형성되는지 정밀 검측하며, 필요시 매쉬 부착 후 후속 발포를 진행하여 단열층의 구조적 강도를 한층 끌어올립니다.

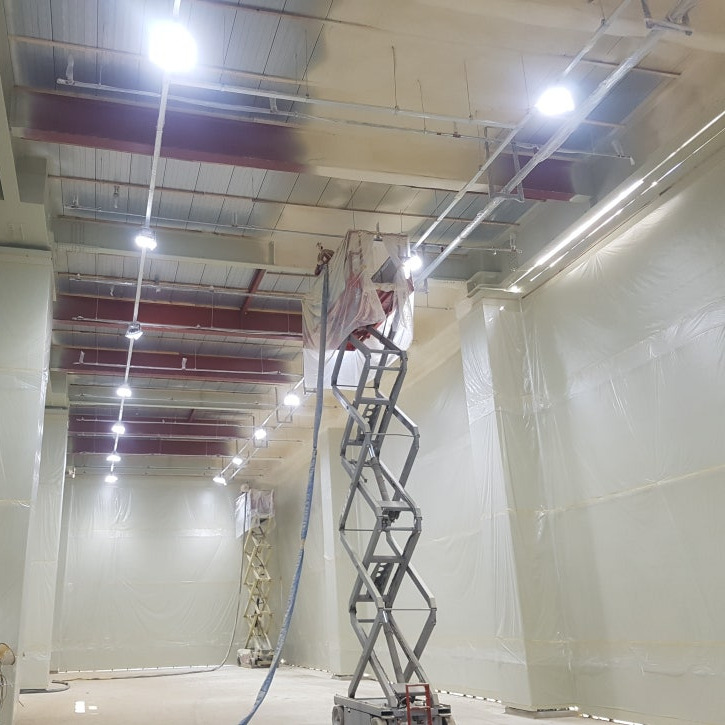

01. 방습 작업 (천장)
가장 중요합니다.
수용성 타르 방습제를 이용하여 꼼꼼히 도포합니다.
내외부의 고온 다습한 공기가 단열층 내부로 침투하는 것을 막아, 단열재 내부에서의 결로(Interstitial Condensation)와 결빙을 원천 차단합니다.
02. 탈락방지목 설치 (천장)
경질우레탄폼 뿜칠의 무게와 장기적인 온도 변화에 의한 수축/팽창 스트레스로부터 폼이 탈락하는 것을 방지하기 위해 구조체에 단단히 고정하는 앵커 역할을 합니다.

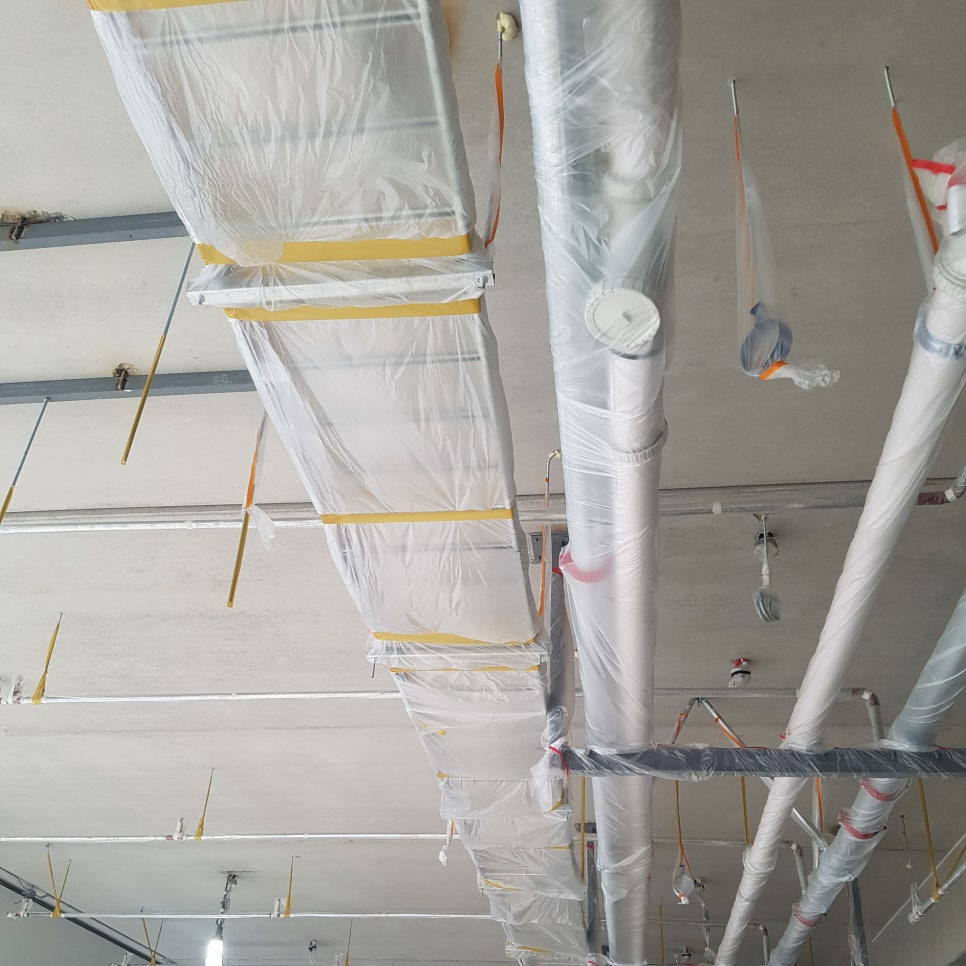

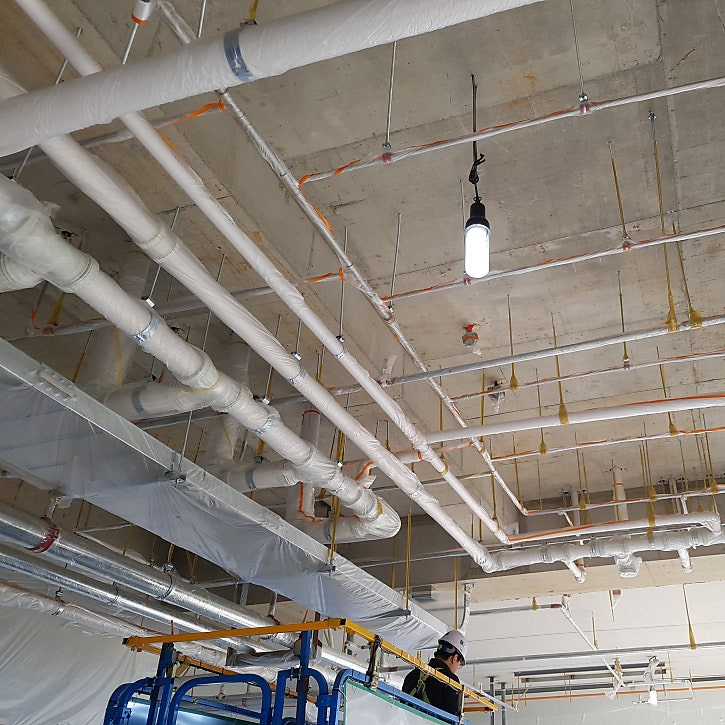

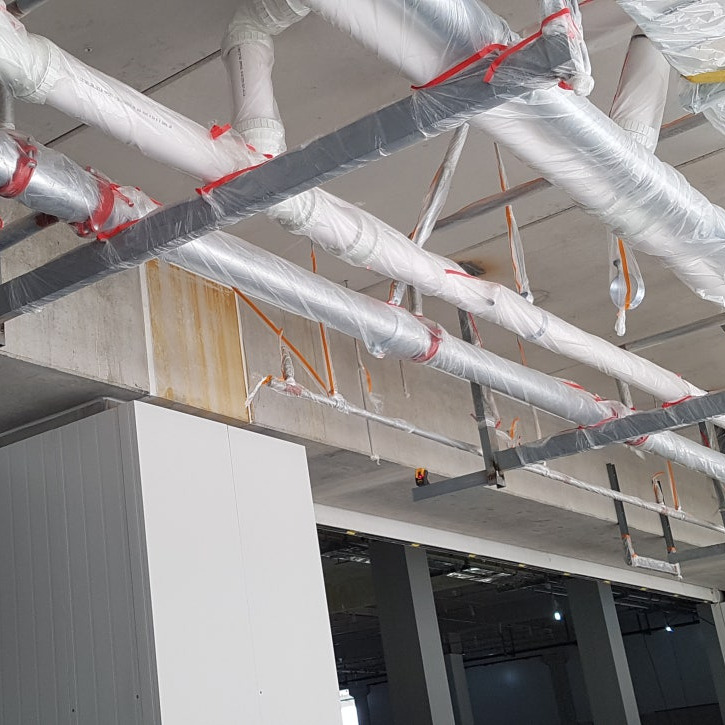

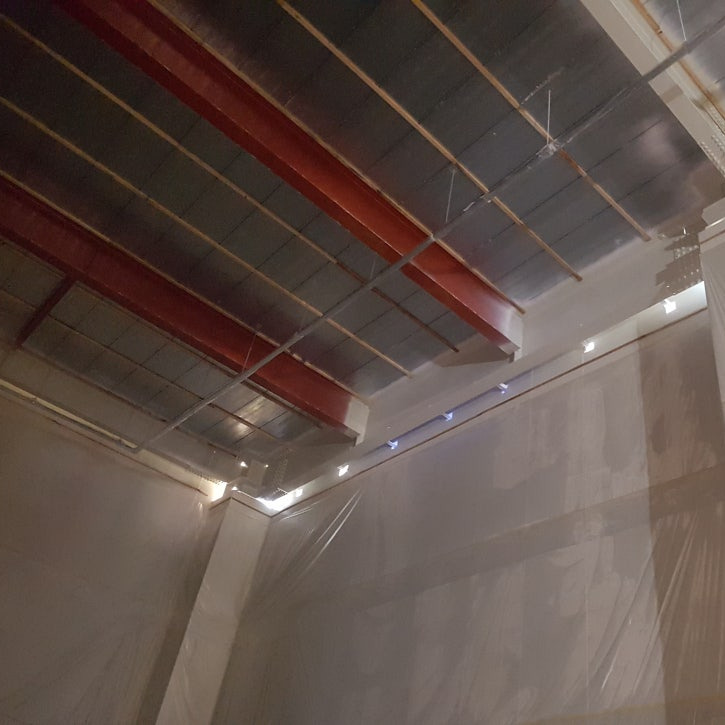

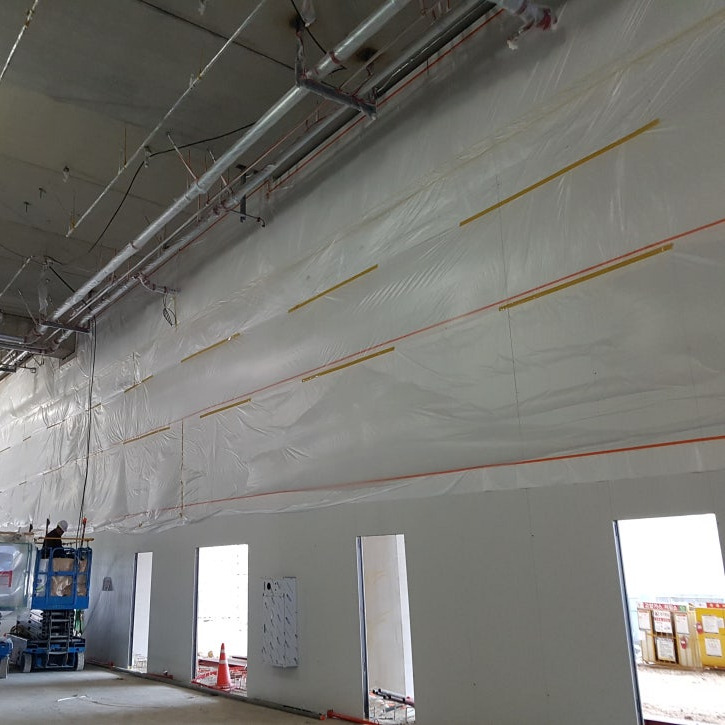

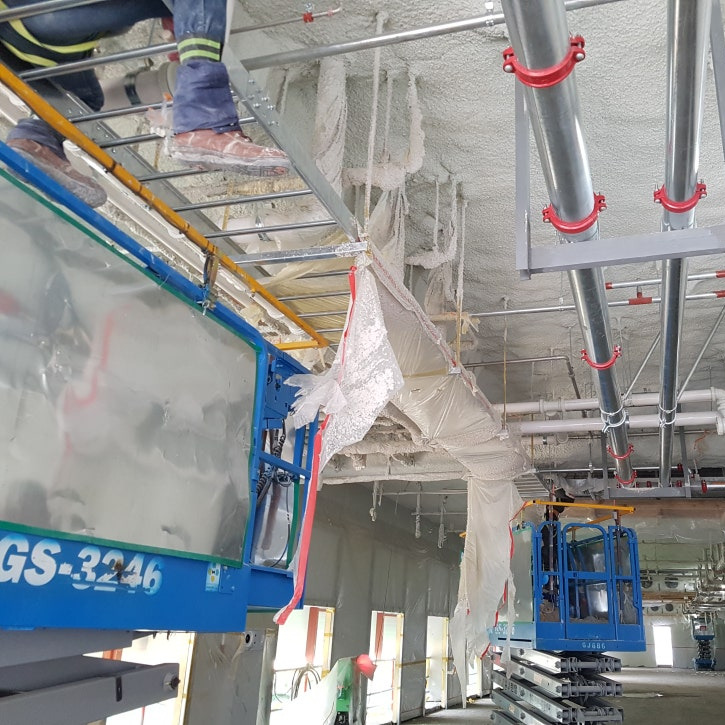

03. 배관, 벽체, 구조물 보양
뿜칠 작업 시 발생하는 비산(Overspray)으로부터 주변 시설물, 배관, 이미 설치된 벽체 등을 보호하여 마감 품질을 높이고 후속 작업의 효율을 유지합니다.
04. 단열볼트 취부 (갈바륨 마감 시 적용)
갈바륨 등 후속 마감재를 고정하기 위한 볼트를 폼 발포 전에 미리 설치하여, 열교(Thermal Bridge) 현상을 최소화하며 마감 강도를 확보합니다.

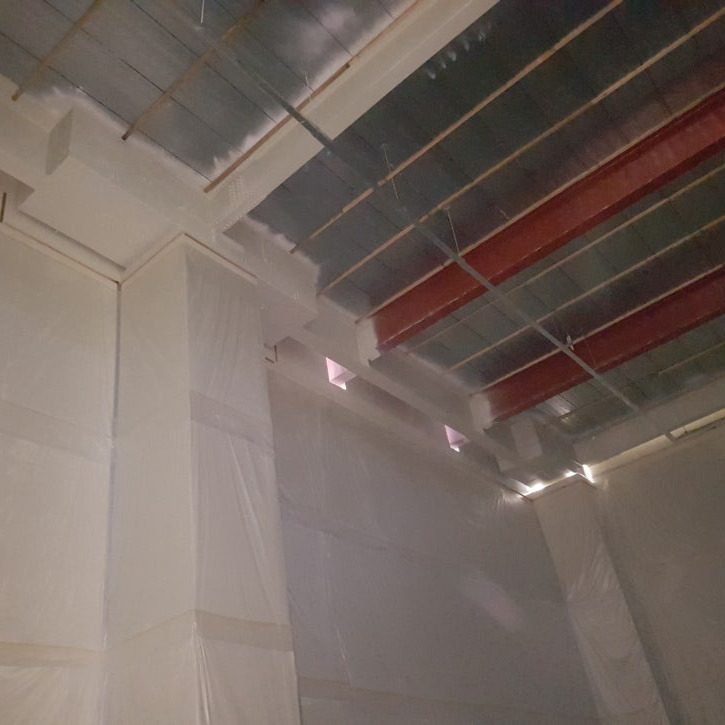

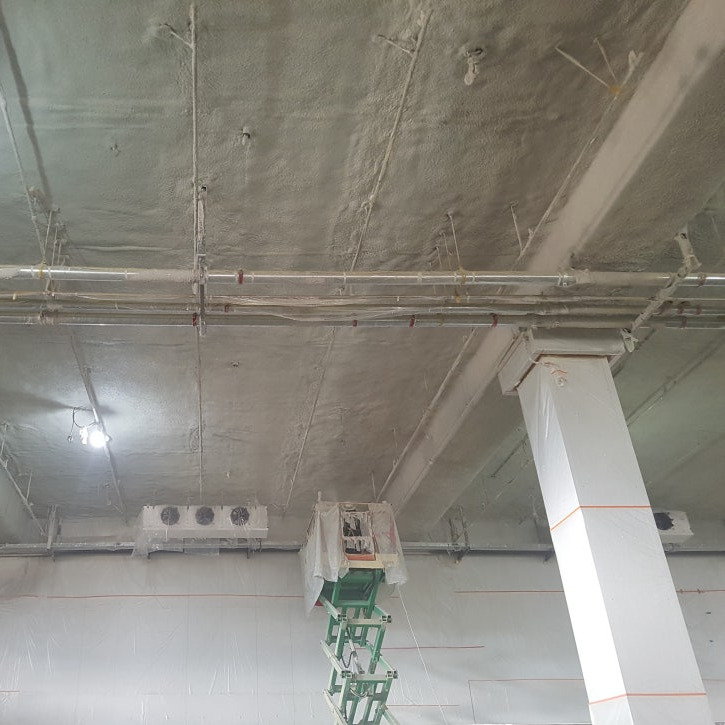

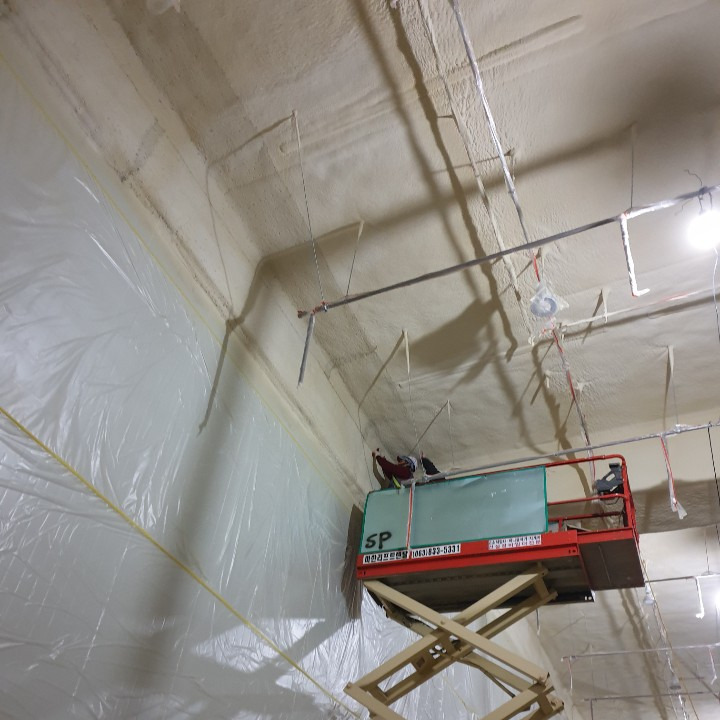

05. 우레탄 발포 (천장)
지정된 두께와 밀도에 맞춰 경질우레탄폼 원액을 뿜칠하여, 천장에 일체화된 고성능 단열층을 형성합니다.
06. 우레탄 발포 (벽, 기둥)
천장과 마찬가지로 벽체와 기둥에도 완벽한 기밀 단열층을 형성합니다.
냉동창고는 '코너' 부분의 열교 차단이 생명이죠.
07. 매쉬 부착 (필요 시 적용)

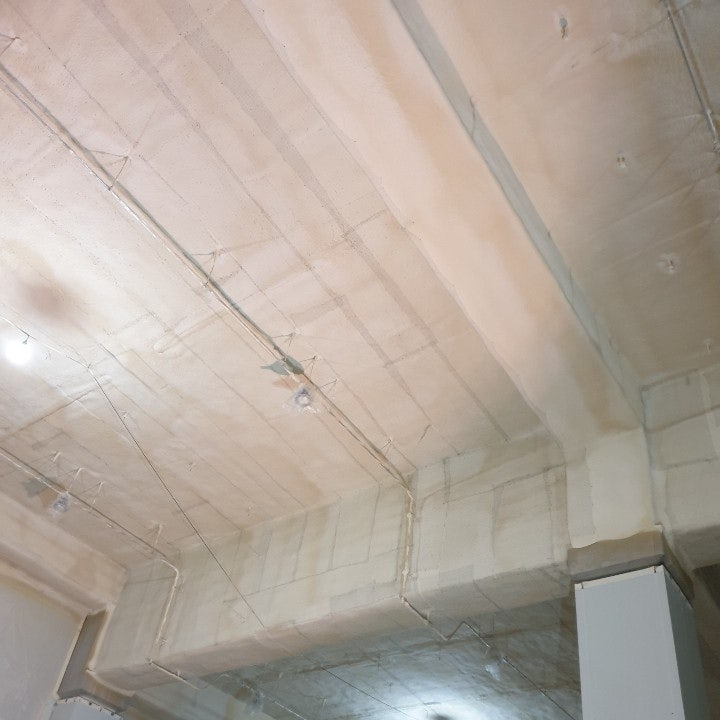

우레탄폼 단열층을 두껍게 적용 시 강도 보강과 내구성을 위해 매쉬를 부착합니다.
08. 매쉬 부착 후 우레탄 발포
매쉬를 덮는 추가 발포를 통해 단열층의 강도를 높이고 표면을 더욱 평활하게 만듭니다.

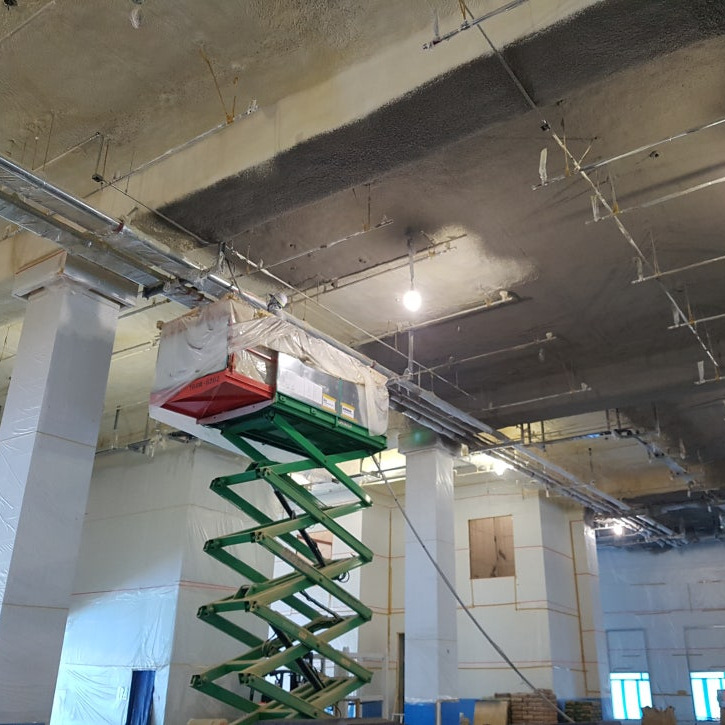

09. 천장 퍼라이트 뿜칠
상대적으로 화재에 취약한 우레탄폼 단열에 내화 기능을 추가하기 위해 퍼라이트 뿜칠을 더해 줍니다.
또한 흡음성능과 단열성능을 배가 시켜 줍니다.
더불어 천장 마감의 평활도 및 미관 향상을 위해 퍼라이트 뿜칠을 적용하여 천장 마감의 질감을 결정합니다.

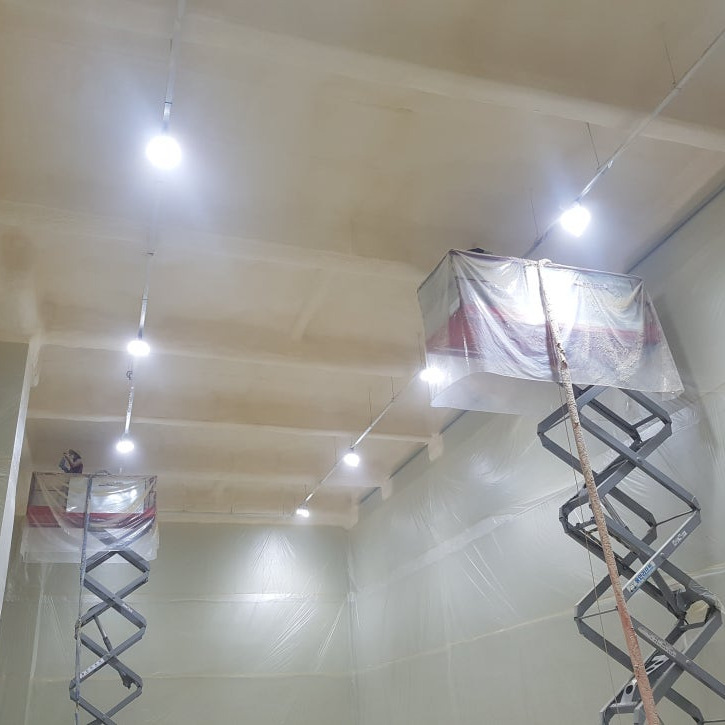

10. 천장 도장
최종 마감 품질 확보와 미관을 위해 백색 도장 마감 작업을 진행하여 내구성을 높입니다.
11. 보양 제거
모든 뿜칠 및 도장 작업이 완료된 후, 초기 보양재를 깔끔하게 제거합니다.
12. 벽체 갈바륨 작업
벽체 단열층 위에 최종적으로 갈바륨 강판 마감재를 설치하여 혹시 있을 수 있는 충격으로부터 단열재를 보호하고 내구성 및 미관을 높입니다.

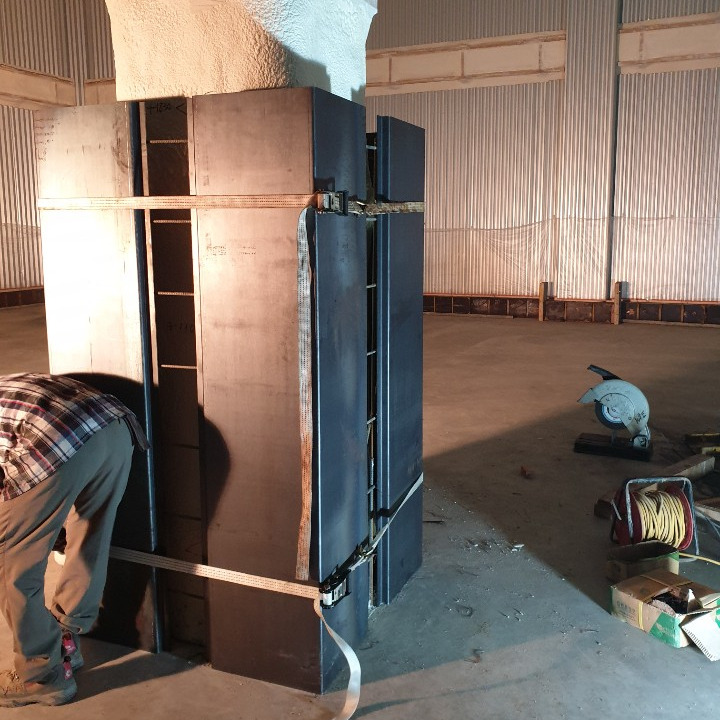

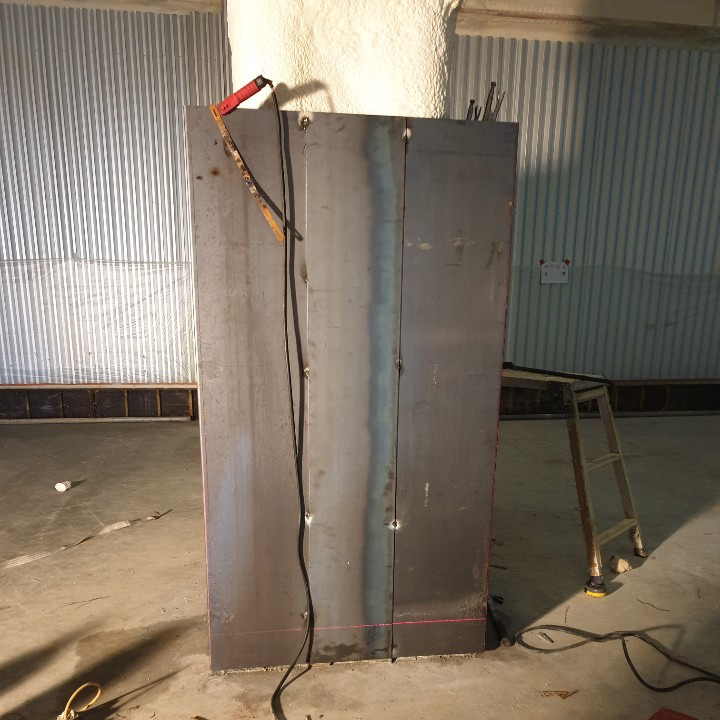

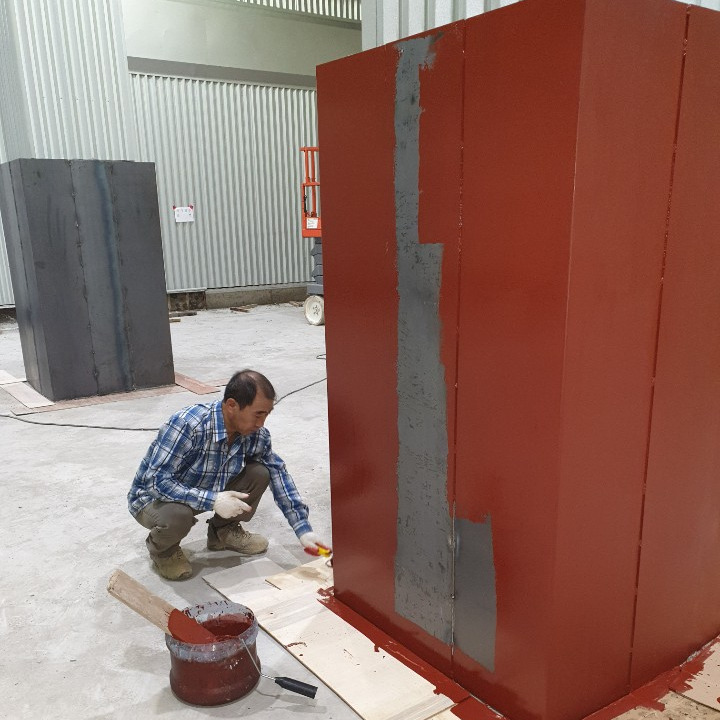

13. 기둥 강판 감기 (필요 시 적용)
기둥의 내충격성 강화를 위해 강판을 감아 마감합니다.
지게차 등의 충돌에 대비하는 중요한 안전 공정입니다.

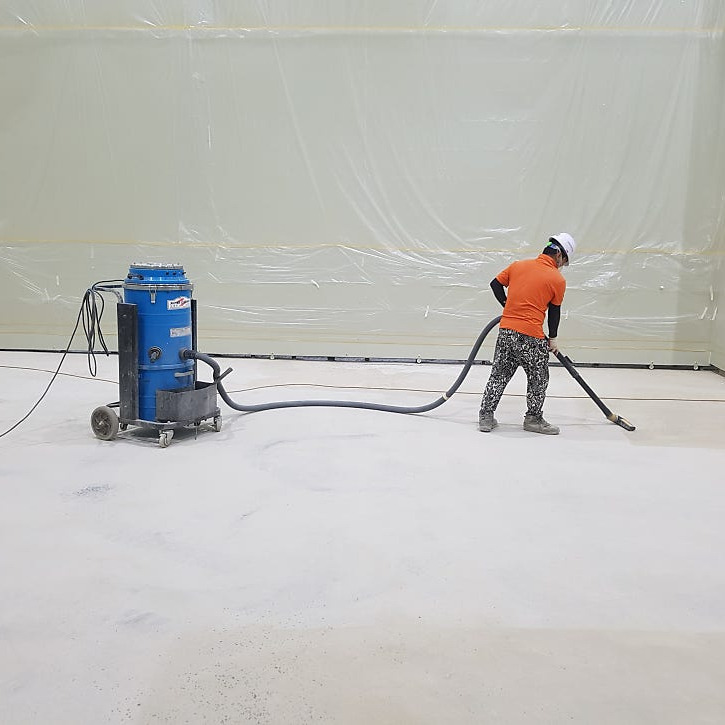

14. 바닥 청소
바닥 단열의 핵심은 접착력입니다.
발포 전 바닥면의 먼지, 이물질을 완벽하게 제거하여 경질우레탄폼 뿜칠과 바닥면의 견고한 밀착을 보장합니다.

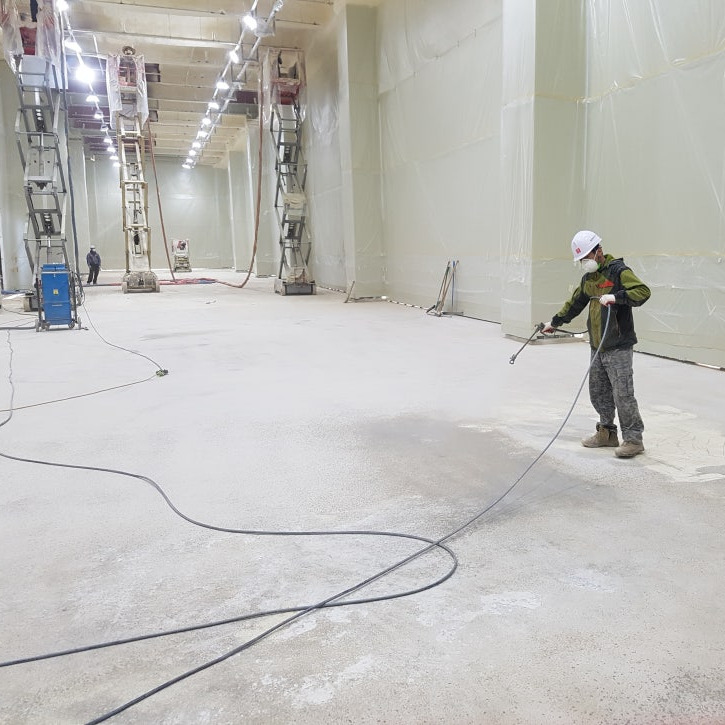

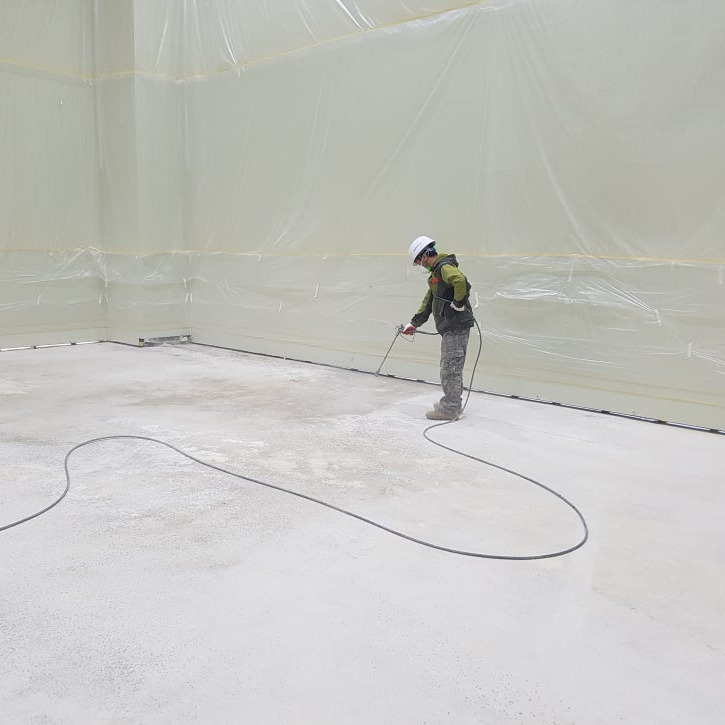

15. 방습 작업 (바닥)
바닥을 통한 습기 유입은 바닥 단열층의 성능을 저해하고, 특히 콜드플로어(Cold Floor)의 경우 동상 융기(Frost Heaving)를 유발할 수 있어 필수적인 공정입니다.
16. 탈락 방지목 설치 (바닥)
바닥의 우레탄폼이 콘크리트 타설 시 수평을 유지하고, 상부 하중에도 안정적으로 버틸 수 있도록 구조적 지지대를 확보합니다.

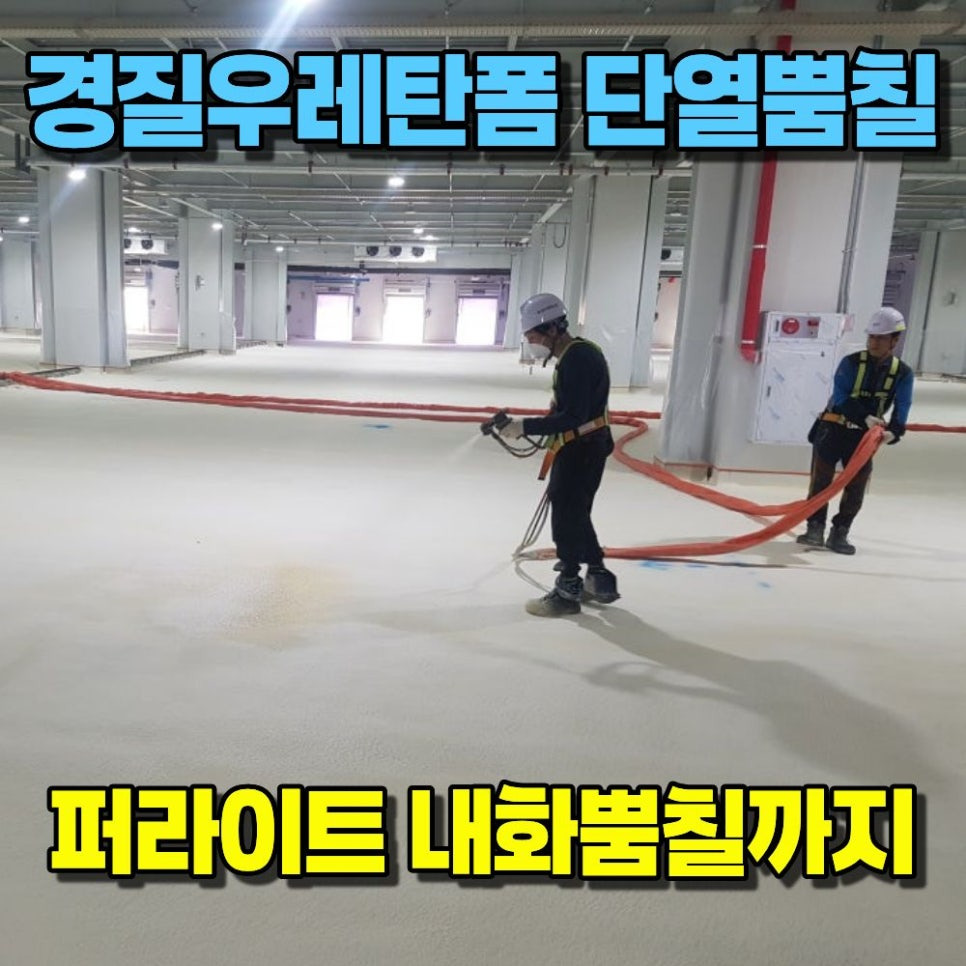

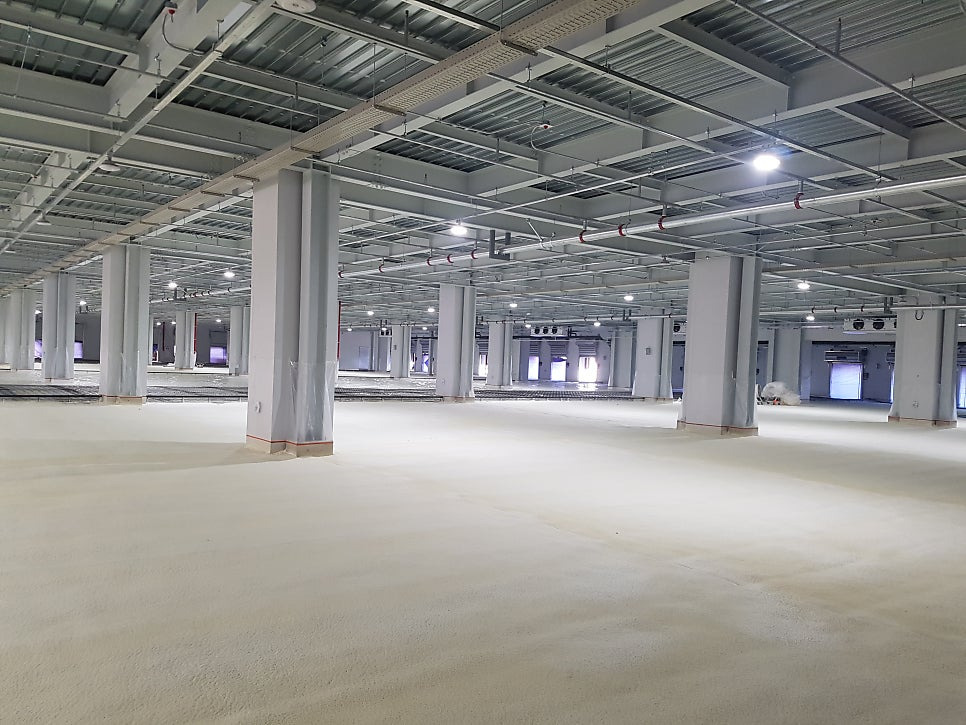

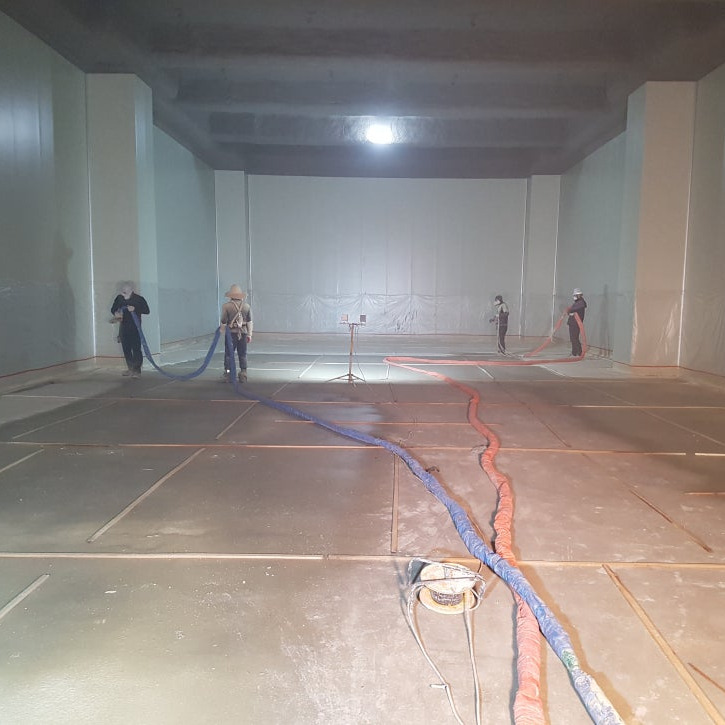

17. 우레탄 발포 (바닥)
냉동창고 바닥은 상부의 콘크리트 슬라브를 지지하며 열전달을 차단하는 매우 중요한 층입니다.
지정된 압축강도와 두께로 경질우레탄폼 뿜칠을 시공합니다.
18. PE 필름 시공
발포된 우레탄폼 위에 PE 필름을 깔아, 후속으로 타설 되는 콘크리트 수분이 우레탄폼에 침투하는 것을 막습니다.
19. 공사 완료
모든 공정을 마무리하고, 최종 검사를 통해 완벽한 단열 및 기밀 시공을 확인합니다.
천장부 공사 완료
벽기둥 공사 완료
바닥 공사 완료
3. 단열과 내화를 융합한 하이브리드 시공의 장기적 가치는 무엇인가요?
경질 우레탄폼 선 시공 후 천연 무기광물인 퍼라이트를 오버코팅(Over-coating)하는 하이브리드 시공은 단일 자재의 한계를 극복하고 열관류율 0.13 W/m2K와 내화 성능을 완벽하게 동시 구현합니다.
이는 막대한 냉동기 가동 전기료를 절감하고 결로를 방지하여 건축물의 경제적 가치와 수명을 영구적으로 연장하는 핵심 기술입니다.
하이브리드 마감재로 적용되는 퍼라이트는 진주암을 850~1000℃에서 팽창시킨 소재로, 열전도율 0.035~0.040 W/mK(KS F 9016 '나' 등급)와 밀도 0.25 g/cm3의 특성을 지녀 표면 결로를 능동적으로 억제합니다.
특히 0.1N/mm2 부착강도(KS F 2902)를 발휘하여 진동에도 박리되지 않으며, 50mm 두께 시공 시 흡음 계수(NRC) 0.747을 기록하여 내부 소음까지 쾌적하게 제어하는 시너지 효과를 창출합니다.
35년 현장 경험을 지닌 수석 시공 엔지니어로서 단언컨대, 극한 환경을 견뎌야 하는 냉동창고의 단열 뿜칠은 단순한 비용 지출이 아닌 시설물의 100년 대계를 좌우하는 가장 중요한 인프라 투자입니다.
당사의 19단계 시공 시스템과 정확한 도면 기반의 물량 산출이 필요하시다면 언제든 방문 견적 및 기술 컨설팅을 요청해 주십시오.
객관적인 측정 데이터와 검증된 엔지니어링 솔루션으로 보답하겠습니다.
